電動式蝶閥

電壓：AC 220V   DC 24V
規格：2"--12"（DN50-DN300 / 63mm—315mm）
標準：DIN/ANSI/JIS/CNS
工作壓力： 150 PSI
操作溫度： PVC（0~55℃）； CPVC & PP（0~95℃）
材質： PVC， CPVC，  PP
耐腐蝕、流量損失小、占用空間小。
端平面設計易於安裝，上方之平臺設計可加裝驅動器或電動馬達。
閥門開啟的大小可由刻度上清楚顯示，并由齒輪片固定開關程度。
全面型墊片密閉設計，安全性佳。
應用場合：適用范圍廣泛，如食品工業、超純水，化學工業、半導體工業等 。

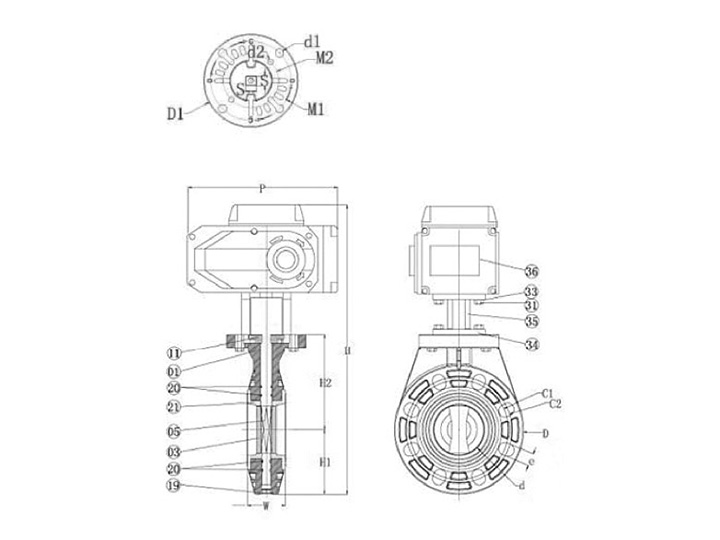

序號	名稱	材質	數量	單位
37	電動頭	SUS304	1	PCS
35	轉接頭	SUS304	1	PCS
34	支架	SUS304	1	PCS
33	螺絲墊片		8	PCS
31	螺絲	SUS304	8	PCS
21	密封墊	EPDM	1	PCS
20	Oring圈	EPDM	4	PCS
19	底蓋	PP	1	PCS
11	轉輪	PVC	1	PCS
05	軸	SUS316 SUS304	1	PCS
03	閥門	PVC	1	PCS
01	本體	PVC	1	PCS



SIZE	Specification				Speed（sec）		Output Torque（kgf-cm）
	Power	AC110V	AC220V	DC24V	AC	DC	AC110V	AC220V	DC24V
2"-3"（UM-1）	10W	0.4A	0.25A	0.5A	10	15	350	362	438
	5W	0.8A	0.5A	N/A	10	N/A	410	432	N/A
4"-6"（UM-3-1）	25W	0.76A	0.42A	N/A	1	N/A	294	350	N/A
					8		1486	1562
	30W	N/A		0.5A	N/A	1	N/A		506
						8			1660
8"-10"（UM-4）	30W	0.76A	0.42A	N/A	20	N/A	2500	2500	N/A
					30		3118	3320
	30W	N/A		0.5A	N/A	20	N/A		2630
						30			3400
12"（UM-5）	40W	0.95A	0.58A	-	30	N/A	4266	4873	N/A



SIZE	d	C1	C2	H	H1	H2	D	D1	M	M1	d1	d2	s	w	P	n-e		Operating torque （N.M）
																JIS	DIN/ANSI
2"（50）	52	120	125	272	81	118	162	105	70	50	8.5	6.5	13.9	46	147	4-19		15
2-1/2"（65）	66	140	145	291	89.5	129	179	105	70	50	8.5	6.5	13.9	46	147	4-19		18
3"（80）	78.5	150	160	325	97.5	145	195	120	102	70	10.5	8.5	13.9	57	152	8-19		20
4"（100）	104	175	191	357	113	160	225	120	102	70	10.5	8.5	13.9	60	152	8-19		30
5"（125）	127	210	216	412	128	175	255	120	102	70	10.5	8.5	16.9	66	184	8-23		33
6"（150）	151	240	241	438	140	190	280	120	102	70	10.5	8.5	16.9	72	184	8-23		48
8"（200）	200	290	298	537	172.5	219.5	340	120	102	70	10.5	8.5	21.9	82	260	12-23	8-23	80
10"（250）	251	350	362	609	205	257	410	125	125	102	12.5	10.5	26.9	92	260	12-25		90
12"（300）	290	400	431.5	722	242.5	302	485	125	125	102	12.5	10.5	26.9	98	305	16-25	12-25	110
